बॉल बियरिंग

कोणीय संपर्क बॉल बियरिंग्स
इस प्रकार के बियरिंग्स में आंतरिक और बाहरी दोनों रिंगों के रेसवे होते हैं जो बियरिंग अक्ष दिशा में एक दूसरे के सापेक्ष विस्थापित होते हैं। इसका मतलब यह है कि इस प्रकार के बीयरिंग इस तरह से डिज़ाइन किए गए हैं कि वे संयुक्त भार (एक साथ अभिनय अक्षीय और रेडियल भार) को समायोजित कर सकते हैं। इस प्रकार के बियरिंग परिरक्षण या सील के साथ विभिन्न डिज़ाइन शैलियों में उपलब्ध हैं।
एकल पंक्ति कोणीय संपर्क असर
इस प्रकार के बीयरिंगों में अपेक्षाकृत उच्च भार वहन क्षमता प्रदान करने के लिए बड़ी संख्या में गेंदें शामिल होती हैं, और वे केवल एक ही दिशा में अक्षीय भार को समायोजित कर सकते हैं। इन्हें आम तौर पर दूसरे बियरिंग के विरुद्ध समायोजित किया जाता है, और इसमें गैर-वियोज्य रिंग शामिल होते हैं।
डबल पंक्ति कोणीय संपर्क बॉल बेयरिंग
इन बीयरिंगों में एक डिज़ाइन होता है जो बैक-टू-बैक व्यवस्थित दो एकल पंक्ति बीयरिंगों से मेल खाता है, लेकिन जहां दो एकल बीयरिंग बहुत अधिक अक्षीय स्थान लेते हैं। वे किसी भी दिशा और झुकाव के क्षण में अक्षीय और रेडियल भार को समायोजित कर सकते हैं।
चार बिंदु कोणीय संपर्क असर
इस प्रकार के बीयरिंगों में एक ऐसा डिज़ाइन होता है जो उन्हें सभी दिशाओं में अक्षीय भार का समर्थन करने की अनुमति देता है और उनकी वहन क्षमता अधिक होती है। वे एक रेडियल भार का समर्थन कर सकते हैं जो किसी दिए गए अक्षीय भार के लिए सीमित है, वे अलग-अलग हैं, और डबल पंक्ति बीयरिंग की तुलना में सीमित अक्षीय स्थान का उपयोग करते हैं।
गहरे खांचे वाली बॉल बियरिंग
इस प्रकार के बेयरिंग बॉल बेयरिंग के सबसे अधिक उपयोग किए जाने वाले प्रकार हैं। वे ढाल, सील और स्नैप-रिंग व्यवस्था में उपलब्ध हैं। इस प्रकार के बीयरिंगों के भीतर दौड़ के आयाम निहित गेंद के आयामों से काफी मेल खाते हैं। इनमें भारी भार सहने की क्षमता भी होती है। गहरी नाली बीयरिंग अक्षीय और रेडियल दोनों समर्थन प्रदान करते हैं।
सिंगल रो डीप ग्रूव बॉल बेयरिंग
ये सभी बीयरिंगों में सबसे आम प्रकार हैं। इनका व्यापक रूप से उपयोग किया जाता है। त्रिज्या के गोलाकार चाप होते हैं जो आंतरिक और बाहरी रिंगों के रेसवे खांचे पर गेंदों की तुलना में थोड़ा बड़ा होता है। रेडियल भार के शीर्ष पर जोड़ने के लिए, अक्षीय भार किसी भी दिशा में लगाया जा सकता है। इस प्रकार के बॉल बेयरिंग में कम टॉर्क होता है, और ये उन अनुप्रयोगों के लिए अत्यधिक उपयुक्त होते हैं जिनमें उच्च गति और कम बिजली हानि की आवश्यकता होती है। खुले प्रकार के बीयरिंगों के शीर्ष पर जोड़ने के लिए, इन बीयरिंगों में अक्सर स्टील से बने ढाल होते हैं या एक तरफ या दोनों तरफ रबर सील लगाए जाते हैं और ग्रीस के साथ पूर्व-चिकनाई की जाती है।
डबल पंक्ति डीप ग्रूव बॉल बेयरिंग
इस प्रकार के बॉल बेयरिंग का डिज़ाइन एकल पंक्ति गहरी नाली बॉल बेयरिंग से मेल खाता है। उनके पास रेसवे खांचे हैं जो गहरे और निर्बाध हैं और गेंदों के साथ घनिष्ठ दोलन करते हैं। यह बीयरिंगों को दोनों दिशाओं में अक्षीय और रेडियल भार को समायोजित करने में सक्षम बनाता है।
डबल पंक्ति गहरी नाली बॉल बीयरिंग पूरी तरह से फिट बीयरिंग व्यवस्था में होती है जिसमें एकल पंक्ति की अपर्याप्त भार वहन क्षमता होती है। समान बोर और बाहरी व्यास के लिए, 63 और 62 श्रृंखला में एकल पंक्ति बीयरिंग की तुलना में डबल पंक्ति गहरी नाली बीयरिंग थोड़ी चौड़ी होती हैं। लेकिन उनकी भार वहन करने की क्षमता काफी अधिक होती है। इस प्रकार के बॉल बेयरिंग केवल खुले बेयरिंग (बिना किसी सील या ढाल के) के रूप में पाए जाते हैं।
डुप्लेक्स बॉल बेयरिंग
इस प्रकार के बॉल बेयरिंग दो कोणीय संपर्क बेयरिंग के संयोजन से बनते हैं। जो संयोजन संभव हैं उनमें बैक-टू-बैक (प्रकार डीबी), आमने-सामने (प्रकार डीएफ) शामिल हैं जिसमें बाहरी रिंग के चेहरे एक साथ हैं, या दोनों सामने के चेहरे एक ही दिशा में हैं (प्रकार डीटी)।
डीबी और डीएफ डुप्लेक्स बीयरिंग किसी भी दिशा में अक्षीय और रेडियल भार लेने में सक्षम हैं। जब एक अक्षीय भार मजबूत होता है, और एक दिशा में और प्रत्येक बीयरिंग पर समान रूप से भार लगाना आवश्यक होता है, तो प्रकार डीटी का उपयोग किया जाता है।
सिरेमिक बॉल्स का उपयोग करते हुए हाइब्रिड बॉल बियरिंग्स
सामग्री और आकार के आधार पर, सिरेमिक असर वाली गेंदों का वजन स्टील की गेंदों की तुलना में 40% तक कम हो सकता है। इसके परिणामस्वरूप केन्द्रापसारक लोडिंग और स्किडिंग में कमी आती है, इसलिए हाइब्रिड सिरेमिक बॉल बीयरिंग पारंपरिक बीयरिंग की तुलना में 20% से 40% तेजी से काम कर सकते हैं। इसका अर्थ यह है कि बेयरिंग के घूमने के दौरान बाहरी रेस ग्रूव द्वारा गेंद के विरुद्ध अंदर की ओर लगाया गया बल कम होता है।
बल में इस कमी से घर्षण के साथ-साथ रोलिंग प्रतिरोध भी कम हो जाएगा। हल्की गेंदों द्वारा बेयरिंग को तेजी से घूमने की अनुमति दी जाती है, और बेयरिंग अपनी गति बनाए रखने के लिए कम शक्ति का उपयोग करता है। रेस की तुलना में सिरेमिक गेंदें कठिन होती हैं। सिरेमिक हाइब्रिड बॉल बेयरिंग का निर्माण आंतरिक और बाहरी स्टील रिंगों से किया जाता है और सिरेमिक स्टील से अधिक मजबूत होता है। लेकिन यह सख्त भी है, जिसके परिणामस्वरूप रिंगों पर तनाव बढ़ जाता है, और इसलिए भार क्षमता कम हो जाती है।
लघु बियरिंग्स
ये छोटे बियरिंग होते हैं जिनमें रोलिंग तत्व के रूप में गेंदें होती हैं। लघु बीयरिंग को कभी-कभी आंतरिक और बाहरी रिंग, स्नैप रिंग, बॉल और रिटेनर के साथ माइक्रो बीयरिंग या उपकरण बीयरिंग के रूप में जाना जाता है। इस प्रकार के बीयरिंगों का उपयोग औद्योगिक और चिकित्सा हैंडपीस और अन्य सटीक अनुप्रयोगों में किया जाता है। बॉल बेयरिंग डिज़ाइन में कोणीय, रेडियल, थ्रस्ट और धुरी शामिल हैं।
लघु बीयरिंगों का निर्माण मानक यूरोपीय मीट्रिक आकारों के तहत 2 0 मिलीमीटर से कम के तहत किया जाता है। इनका कुल व्यास एक इंच के आठवें हिस्से से लेकर कुल आकार में 20 मिलीमीटर तक होता है। सबसे छोटे आकारों में से एक 0.04 का बोर है और कुल आकार एक इंच का आठवां हिस्सा है। अपने अनूठे आकार के कारण, इस प्रकार का बेयरिंग व्यापक श्रेणी के अनुप्रयोगों में सहायक होता है।
लघु बीयरिंगों को उच्च प्रदर्शन प्राप्त करने के लिए डिज़ाइन किया गया है जो कम ऑपरेटिंग टॉर्क पर मध्यम जोर और रेडियल भार के लिए विश्वसनीय है। इसलिए लघु बीयरिंगों के लिए जो विशेषताएँ सबसे महत्वपूर्ण हैं वे हैं सटीकता, गति और दीर्घायु। सबसे बढ़कर, तेज़ गति से चलने वाले बेयरिंग की शांति भी अत्यंत महत्वपूर्ण हो सकती है। उच्च भार वाले अनुप्रयोगों में लघु बीयरिंगों का उपयोग नहीं किया जाता है, और उपयोग की जाने वाली सामग्री की छोटी मात्रा के कारण, कई बीयरिंगों का उत्पादन करने के लिए स्टेनलेस स्टील का उपयोग किया जाता है।
परिशुद्ध बॉल बियरिंग्स
इस प्रकार के बीयरिंग अतिरिक्त सूक्ष्म परिशुद्धता और सहनशीलता की अनुमति देते हैं। सटीक बॉल बेयरिंग गति और मार्गदर्शन सटीकता के लिए कठोर आवश्यकताओं वाले अनुप्रयोगों के लिए आदर्श हैं। प्रिसिजन बॉल बेयरिंग दो मुख्य प्रकारों में उपलब्ध हैं जो कोणीय संपर्क बीयरिंग और गहरी नाली बीयरिंग हैं। डीप ग्रूव बॉल बेयरिंग में आंतरिक और बाहरी रिंग के रेसवे के दोनों ओर पूरे कंधे होते हैं, जिससे सील या ढाल को आसानी से जोड़ा जा सकता है।

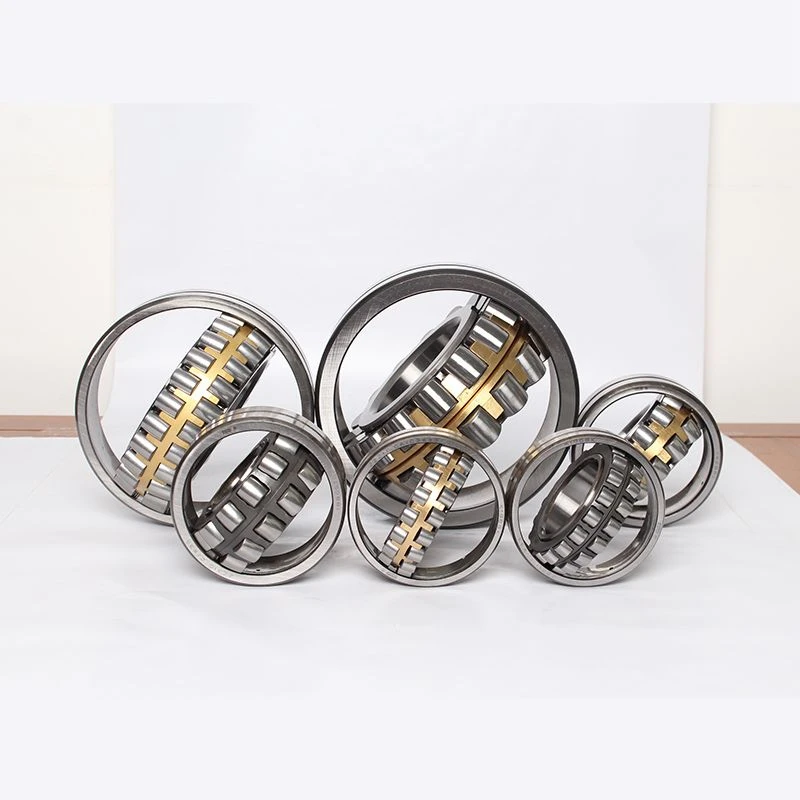

रोलर बीयरिंग
रोलिंग बियरिंग्स घूमने वाले मशीन तत्वों का मार्गदर्शन और समर्थन करते हैं जिनमें एक्सल या पहिए, शाफ्ट और मशीन के घटकों के बीच भार स्थानांतरित करना शामिल है।
स्व-संरेखित बॉल बियरिंग्स
इस प्रकार के बॉल बेयरिंग में गेंदों की दो पंक्तियाँ होती हैं, एक रेसवे जो आमतौर पर बाहरी रिंग में गोलाकार होता है और दो रेसवे खांचे होते हैं जो आंतरिक रिंग में गहरे और निर्बाध होते हैं।
स्टील बॉल बियरिंग्स
इस प्रकार के बॉल बेयरिंग आश्चर्यजनक रूप से बहुमुखी हैं। इनका उपयोग बाइक, सटीक उपकरणों, मॉडल इंजीनियरिंग और कई प्रयोगों और परियोजनाओं के लिए कला और शिल्प सहित अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जा सकता है।
सिंगल डायरेक्शन थ्रस्ट बॉल बेयरिंग
इस प्रकार के बॉल बेयरिंग बेयरिंग रिंग से बने होते हैं जो वॉशर की तरह होते हैं, और रेसवे खांचे होते हैं। शाफ्ट से जुड़ी रिंग को शाफ्ट वॉशर या आंतरिक रिंग के रूप में जाना जाता है, जबकि आवास से जुड़ी रिंग को हाउसिंग वॉशर या बाहरी रिंग कहा जाता है।
डबल डायरेक्शन थ्रस्ट बॉल बेयरिंग
इस प्रकार के बॉल बेयरिंग तीन रिंगों से बने होते हैं, जिसमें एक केंद्रीय रिंग शाफ्ट पर लगी होती है। हाउसिंग वॉशर के नीचे एलाइनिंग सीट वॉशर के साथ कुछ थ्रस्ट बॉल बेयरिंग उपलब्ध है। माउंटिंग त्रुटि या शाफ्ट मिसलिग्न्मेंट की भरपाई के लिए, सीट वॉशर को हाउसिंग वॉशर के नीचे लगाया जाता है। छोटे बीयरिंगों में, आमतौर पर दबाए गए स्टील के पिंजरों का उपयोग किया जाता है, जबकि बड़े बीयरिंगों में, मशीनीकृत पिंजरों का उपयोग किया जाता है।
